Balkongeländer befestigen: aufgesetzt, seitlich oder vor der Dämmung

Von Alexander Nagel, Metallbaumeister – aus der eigenen Werkstatt in Herschweiler-Pettersheim

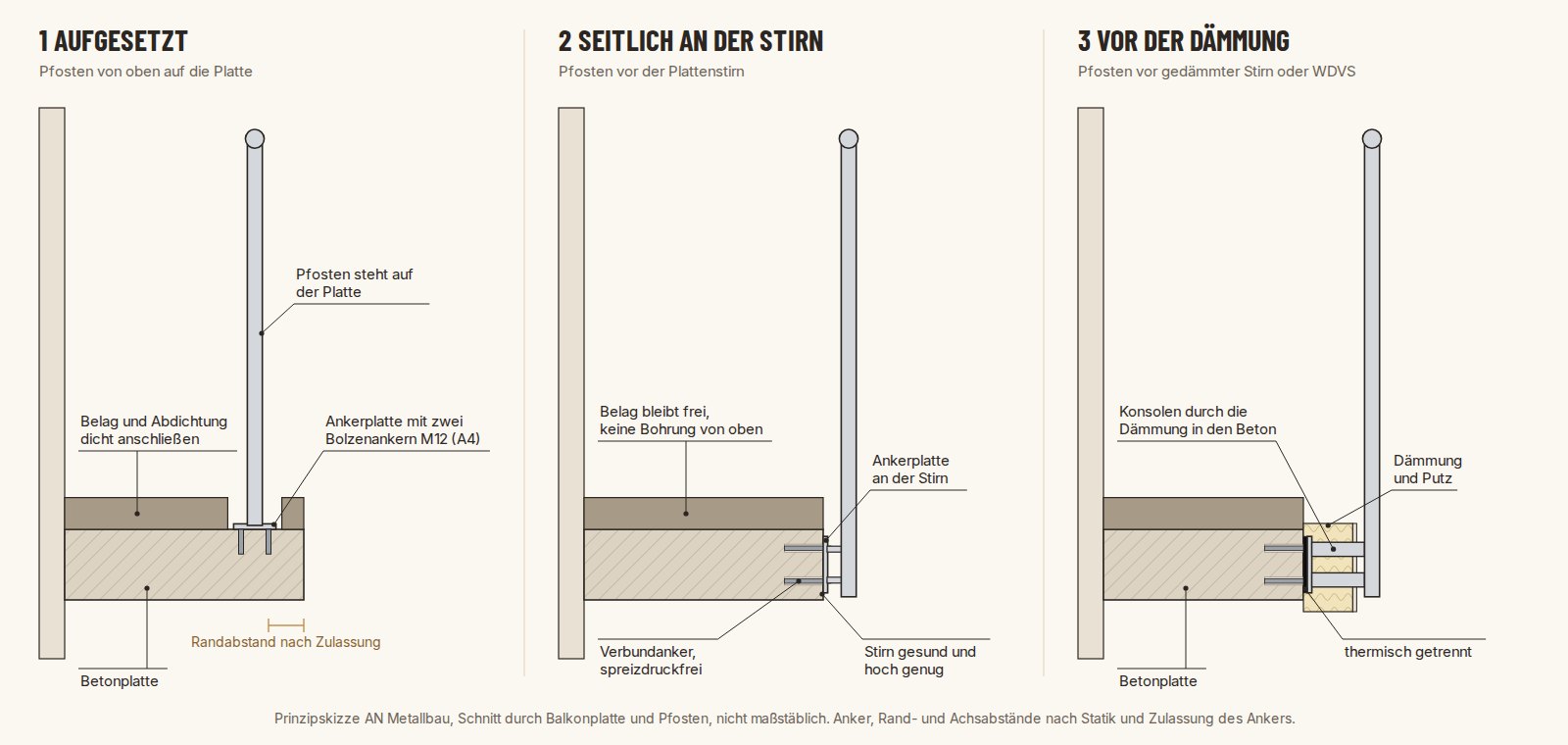

Ein Balkongeländer wird auf eine von drei Arten befestigt: aufgesetzt von oben auf die Balkonplatte, seitlich vor die Plattenstirn oder vor der Dämmung mit Konsolen, die durch Dämmung und Putz in den Beton führen. Welche Art passt, entscheidet der Untergrund, nicht der Geschmack. Verankert wird immer im tragenden Teil, also in Beton, Stahlrahmen oder Holzbalken, nie im Belag. Die Anker brauchen eine Zulassung für den Untergrund, und ihr Abstand zum Rand richtet sich nach dieser Zulassung. In Wohngebäuden muss das Geländer eine Horizontallast von 0,5 kN je Meter in Handlaufhöhe aufnehmen. Pfosten und Anker werden darauf bemessen.

Die drei Befestigungsarten im Vergleich

Aufgesetzt	Passt, wenn die Platte oben genug Fläche hat und der Belag offen ist oder neu kommt. Einfache Montage, die Kraft geht direkt nach unten in die Platte. Darauf achten: Bohrungen gehen durch Belag und Abdichtung, die Pfosten stehen etwas von der Kante zurück.
Seitlich an der Stirn	Passt, wenn die Plattenstirn gesund und hoch genug ist. Volle Balkonfläche, keine Bohrung von oben. Darauf achten: Die Anker sitzen nah am Rand, deshalb spreizdruckfreie Verbundanker; die Regenrinne einplanen.
Vor der Dämmung	Passt, wenn Stirn oder Fassade gedämmt sind (WDVS). Die Dämmung bleibt geschlossen, kein Vollmaterial als Wärmebrücke. Darauf achten: Konsolen in den tragenden Untergrund, thermisch getrennt; mit der Dämmstärke wächst der Hebel an den Ankern.

Aufgesetzt: Pfosten von oben auf die Platte

Bei der aufgesetzten Montage steht jeder Pfosten auf einer Ankerplatte, die mit Ankern in der Betonplatte sitzt. Das ist die direkteste Verbindung: Die Kraft aus dem Handlauf geht über den Pfosten senkrecht nach unten in die Platte. Wie genau das bemessen wird, zeigt eine Statik zu einem unserer Edelstahlgeländer aus dem Jahr 2019:

• Ankerplatte aus Edelstahl, 10 mm dick, je Pfosten zwei Bolzenanker M12 aus nichtrostendem Stahl (A4) mit europäischer Zulassung
• Verankerungstiefe 70 mm, Anzugsmoment 60 Nm
• Randabstand 100 mm, angesetzt für Beton der Festigkeitsklasse C20/25
• Pfostenabstand höchstens 800 mm, Handlauf 1.000 mm über dem fertigen Belag
• Ausnutzung: Pfosten 93 %, Anker und Betonausbruch 81 %

Die letzte Zeile zeigt, worauf es ankommt: Beide Werte liegen knapp unter der Grenze. Ein größerer Pfostenabstand wäre mit diesem Profil nicht mehr nachgewiesen gewesen, und ein Anker näher an der Kante auch nicht. Gerechnet hat ein Ingenieurbüro mit der Bemessungssoftware des Ankerherstellers. Solche Werte gelten für genau diese Kombination aus Profil, Anker und Beton und lassen sich nicht auf jedes Geländer übertragen.

Der Nachteil der aufgesetzten Montage liegt im Belag. Jede Bohrung geht durch Fliesen, Estrich und gegebenenfalls die Abdichtung. Die Anschlüsse müssen dicht ausgeführt werden, sonst läuft Wasser in die Platte. Am einfachsten ist es, wenn der Belag noch nicht liegt oder ohnehin neu kommt.

Seitlich an der Stirn: volle Fläche, aber nur bei gesunder Kante

Bei der seitlichen Montage sitzen die Pfosten vor der Plattenstirn. Der Balkon behält seine volle Fläche, und von oben wird nichts angebohrt. Optisch wirkt das Geländer leichter, weil die Pfosten außen an der Platte vorbeilaufen.

Technisch ist die Stirn der heiklere Untergrund. Die Anker sitzen zwangsläufig nah am Rand, und ein Spreizdübel drückt beim Anziehen gegen den Beton. An der Kante kann das den Beton absprengen. Deshalb setzen wir an der Stirn spreizdruckfreie Verbundanker: Die Ankerstange wird in Injektionsmörtel gesetzt und hält über Verbund statt über Spreizdruck. Wie nah sie an den Rand und aneinander dürfen, legt die Zulassung des Ankers fest. Verbundanker M12 verwenden wir nach Statik auch für die Wandkonsolen unserer Anbaubalkone.

Bei älteren Balkonen prüfen wir die Stirn vor dem Angebot: Abplatzungen, Risse oder freiliegende Bewehrung sind kein Untergrund für Anker. Dann wird die Kante erst instand gesetzt, oder wir wählen eine andere Befestigung. Eine zweite Frage ist die Regenrinne. Läuft sie an der Stirn entlang, muss der Pfosten gerade daran vorbeikommen, sonst braucht er einen Knick. Wie man das vermeidet, steht im Ratgeber Pfostenkröpfung.

Vor der Dämmung: Konsolen durch das WDVS

Ist die Stirn gedämmt oder läuft ein Wärmedämmverbundsystem (WDVS) um den Balkon, trägt die Dämmung kein Geländer. Ein Anker im Dämmstoff hält nicht, und ein durchgehendes Stahlteil wäre eine Wärmebrücke. Die Lösung ist eine Abstandsmontage: Konsolen führen durch Dämmung und Putz in den tragenden Beton dahinter, der Pfosten sitzt vor der Fassade. Zwischen Ankerplatte und Beton liegt eine thermische Trennung, und die Dämmung wird um die Konsolen wieder geschlossen.

Dafür gibt es zugelassene Abstandsmontagesysteme; an einem WDVS führt kein Weg an ihnen vorbei. Je dicker die Dämmung, desto länger der Hebel, an dem die Anker ziehen. Ab einer gewissen Dämmstärke rechnen wir die Konsolen deshalb eigens nach. Für den Preis heißt das: Ein Geländer vor der Dämmung kostet mehr als ein aufgesetztes, weil Konsolen und Montage dazukommen. Die Richtwerte je Meter stehen im Kostenratgeber.

Sonderfälle: Ganzglas, Stahlbalkon, Holz

• Ganzglas im Bodenprofil: Das Glas steht ohne Pfosten in einem durchgehenden Aluminiumprofil. Das Profil wird aufgesetzt oder seitlich an der Platte verschraubt, in unseren Aufträgen mit M12. Wichtig ist die Entwässerung im Profil. Die Systeme in unseren Aufträgen haben eine Zulassung bzw. ein Prüfzeugnis mit Typenstatik.

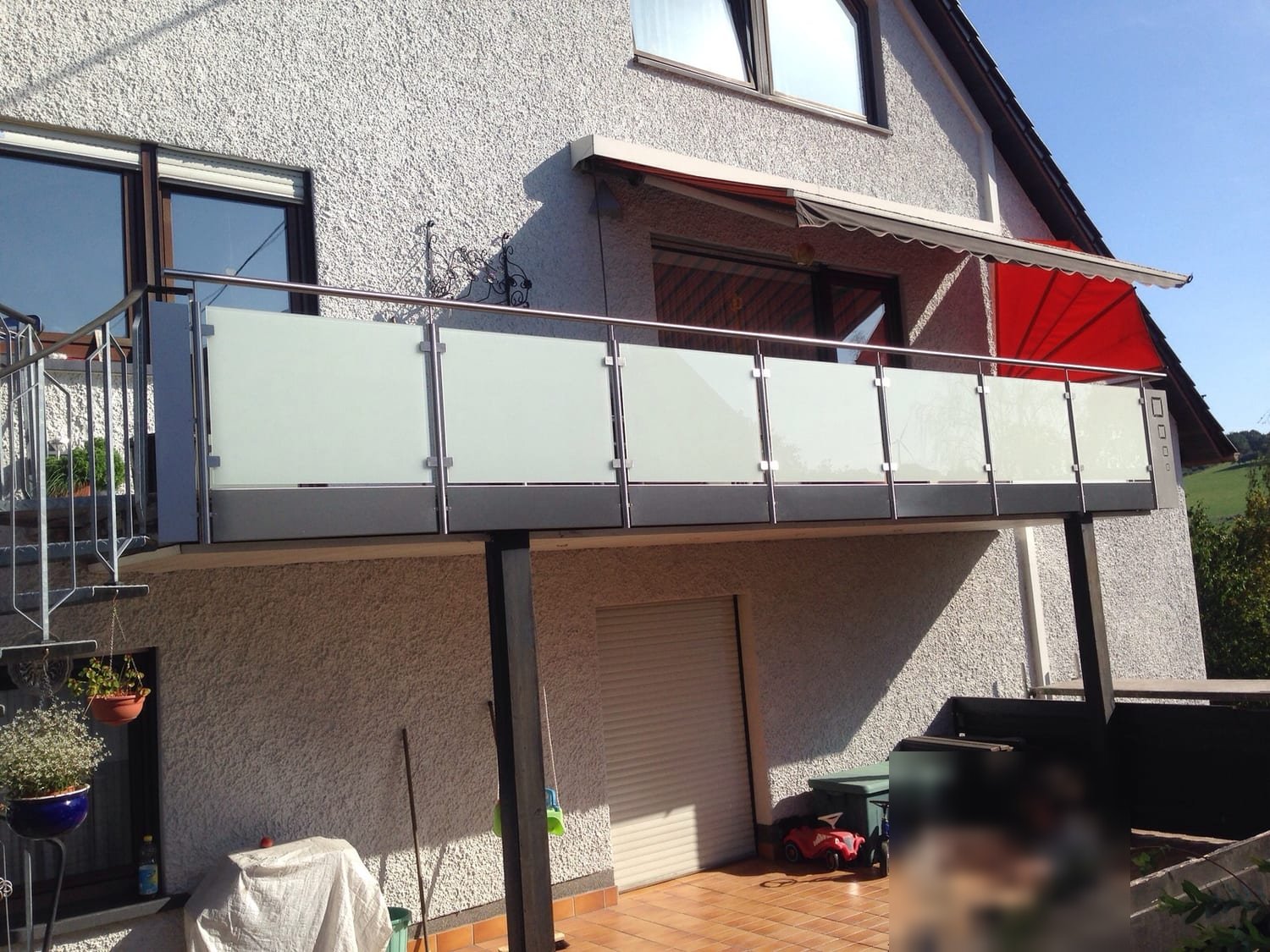

• Anbaubalkon aus Stahl: Das Geländer sitzt am stählernen Randrahmen, in unseren Balkonen ein U 160. Bohrungen in Beton entfallen, Rahmen und Geländer planen wir zusammen.
• Holzbalkon oder Dielen: Dielen, Platten und Fliesen tragen kein Geländer. Befestigt wird in der Tragkonstruktion darunter, also an Balken oder Rahmen.

Wie viel ein Geländer halten muss

Maßgeblich ist die Horizontallast in Handlaufhöhe, auch Holmlast genannt. In Wohngebäuden sind das 0,5 kN je laufendem Meter (DIN EN 1991-1-1 mit nationalem Anhang), in Bereichen, in denen sich viele Menschen sammeln, deutlich mehr. Die Last wirkt oben am Handlauf und damit am längsten Hebel. Sie entscheidet über Pfostenprofil, Pfostenabstand, Ankerplatte und Anker. Wie hoch das Geländer sein muss und wie groß Öffnungen sein dürfen, steht im Ratgeber Geländerhöhe.

Bei Glas kommt ein eigener Nachweis nach DIN 18008-4 dazu. Er unterscheidet, ob das Glas allein absichert, etwa als Ganzglas im Bodenprofil, oder ob es als Füllung in einem tragenden Rahmen sitzt.

Selbst montieren?

Geländer-Bausätze werden mit Befestigungsmaterial verkauft, und handwerklich ist das Bohren kein Hexenwerk. Die Haltekraft hängt aber an Dingen, die man dem fertigen Geländer nicht ansieht: Bohrlochtiefe und -reinigung, Anzugsmoment, Randabstand und die Festigkeit des Betons. Ein Balkongeländer ist eine Absturzsicherung. Wer selbst montiert, sollte die Montageanleitung und die Zulassung des Ankers genau einhalten und den Untergrund vorher prüfen lassen. Wir montieren unsere Geländer selbst und übernehmen die Verankerung als Teil des Auftrags.

So gehen wir vor

• Aufmaß vor Ort: Plattenstärke, Zustand der Stirn, Belag und Abdichtung, Dämmung und Regenrinne.
• Befestigung festlegen: aufgesetzt, seitlich oder vor der Dämmung, mit passendem Anker für den Untergrund.
• Bemessung: Pfostenabstand und Anker für die Holmlast, bei Bedarf mit Statik vom Ingenieurbüro.
• Fertigung: Pfosten, Ankerplatten und Konsolen aus der eigenen Werkstatt, geschweißt nach DIN EN 1090.
• Montage: Anker nach Zulassung setzen, ausrichten, Füllungen einsetzen, Höhe und Öffnungen kontrollieren.

Woran Sie ein gutes Angebot erkennen

• Die Befestigungsart ist benannt: aufgesetzt, seitlich oder vor der Dämmung
• Ankertyp und Untergrund stehen drin, nicht nur „inkl. Befestigungsmaterial“
• Der Zustand der Plattenstirn wurde beim Aufmaß angesehen
• Bei Dämmung: ein zugelassenes Abstandsmontagesystem, keine Schrauben in den Dämmstoff
• Pfostenabstand und Holmlast sind nachvollziehbar, bei Glas der Nachweis nach DIN 18008-4
• Wer Belag und Abdichtung an den Pfosten anschließt, ist geklärt
